Zetec

Zetecでは、高い信頼性が求められる航空宇宙や発電、製造業向けに、精密な検査を可能にする渦流探傷器を取り扱っています。本ページでは、同社の渦流探傷器のラインナップや、現場の要求に応える技術的な特徴を紹介します。

引用元：Zetec公式HP
https://www.zetec.com/products/eddy-current/

Zetecの
渦流探傷器のラインナップ

Zetecの渦流探傷器は、ポータブルなハンドヘルド機から、プッシャーと一体化した探傷器まで幅広い製品を展開しています。ここでは代表的な6機種を紹介します。

広範囲を素早く検査する
携帯機：MIZ-21C

引用元：ダイヤ電子応用公式HP
https://www.dia-elec.com/products_list/et/ect_MIZ-21C.html

MIZ-21Cは、表面検査アレイプローブに対応したハンドヘルド型の渦流探傷器です。航空宇宙や石油、ガス分野における配管の腐食や溶接部の亀裂検査に向いています。小型・軽量なエルゴノミックデザインを採用し、狭い場所でも快適に作業を行えます。

タッチスクリーンでの直感的な操作や、Wi-Fi・Bluetoothなどの外部インターフェースを備え、検査業務の効率化を支援します。

寸法（mm・W×H×D）	122 × 267 ×38
重量（バッテリ及びカバー装着時）	1.2kg
マルチタッチディスプレイ	5.7インチ 480×640ピクセル
バッテリ駆動時間	最大10時間
インターフェイス	USB2.0、Wi-Fi、ブルートゥース
最大プローブコイル数	MIZ-21C-SF:2　MIZ-21C:2　MIZ-21C-ARRAY:32
周波数帯域幅	5Hz から 10MHz
信号発生器出力	最大12Vpp（ECA 19Vpp）、0.1ボルトピッチで調整可
データ分解能	16ビット
最大データサイズ	60秒、もしくは10メーター
内蔵ドライブ	128GB
装置の校正	ISO/IEC 17025:2005,製造元要求に一部適合

参照元：ダイヤ電子応用公式HP
（https://www.dia-elec.com/products_list/et/ect_MIZ-21C.html）

多様なプローブに対応する
探傷器：MIZ-85iD

引用元：テクノ電子公式HP
https://www.mhi.com/jp/group/technodenshi/products/zeteceddyfiect/zetec_miz_85_80.html

MIZ-85iDは、ボビンプローブ、回転プローブ、アレイプローブなどの多様なプローブに対応する渦流探傷器です。20Hzから1.2MHzまでの幅広い探傷周波数を設定でき、設備配管や熱交換器などの細管内部における経年劣化やきずの検出に活用されます。

ゲインや励磁電圧を細かく設定できるため、検査対象の材質や形状に合わせた条件調整が可能です。

一般仕様
重量（蓋なし）	32.5 lbs.（14.75 kg）
電源	100-240 VAC、50-60 Hz 自動切替
動作温度	0℃～45℃（32°F～113°F）
保管温度	-20℃～60℃（-4°F～140°F）
寸法	11.5”H x 16.25”L x 14”W
MIZ-85iD 渦流検査装置本体
周波数範囲	20 Hz～1.2 MHz
駆動電圧	0-20 Vpp、Iプローブモード時 0-60 Vpp
コイル駆動アンプ	プローブコネクタあたり最大2
コイル入力アンプ	プローブコネクタあたり最大8
ドライブ	0～20 Vpp
対応プローブ技術	アレイプローブ、ボビンプローブ、MRPC®
チャンネル数	連続モード：40／マルチプレックス：512／スーパーマルチプレックス：640
最大サンプルレート	連続モード：40,000 Hz／マルチプレックス＆スーパーマルチプレックス：20,000 Hz

参照元：テクノ電子公式HP
（https://www.mhi.com/jp/group/technodenshi/products/zeteceddyfiect/zetec_miz_85_80.html）

プッシャー一体型の
管内検査機：MIZ-80iD

引用元：テクノ電子公式HP
https://www.mhi.com/jp/group/technodenshi/products/zeteceddyfiect/zetec_miz_85_80.html

MIZ-80iDは、プローブを細管内に挿入するためのプッシャー機能と探傷器本体が一体になった検査機です。ボビンプローブや回転プローブなどを用いて、管内の全周検査を効率よく進めることができます。

20Hzから1MHzの探傷周波数に対応し、発電所や化学プラントなどにある熱交換器チューブの保守点検作業で、装置の設置や取り回しの負担を軽減します。

一般仕様
電源	100-240 VAC、50-60 Hz
動作温度	0℃～45℃（32°F～113°F）
保管温度	-20℃～60℃（-4°F～140°F）
MIZ-80iD 渦流検査装置本体
重量	7.0 lb（3.18 kg）
サイズ	直径13.0” x 幅7.0”（33.0 x 17.8 cm）
周波数範囲	20 Hz～1 MHz
ドライブ	0～20 Vpp
対応プローブ技術	アレイプローブ、ボビンプローブ、MRPC®
チャンネル数	連続モード：40／マルチプレックス：512／スーパーマルチプレックス：640
MIZ-80iD 巻取りリール
重量	40.2 lb（18.2 kg）
サイズ	21”H x 18”L x 11”W（53.3 x 45.7 x 28.0 cm）
入出力	Ethernet 10/100Base T

参照元：テクノ電子公式HP
（https://www.mhi.com/jp/group/technodenshi/products/zeteceddyfiect/zetec_miz_85_80.html）

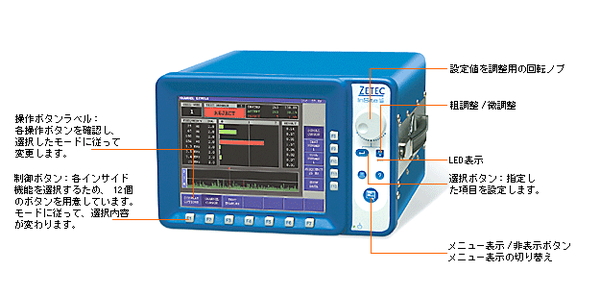

インラインでの高速検査機：
INSITE HT&CT

引用元：日本マテック公式HP
https://www.matech.co.jp/products/insiteht.html

INSITE HT&CTは、製造ラインのスピードに合わせて迅速に部品を検査するインライン用の渦流探傷器です。熱処理の状態や材料の違いを非破壊で検証する用途に向いています。

メニュー駆動方式により設定が容易で、多重周波数を用いて様々なきずを検出します。PLC等の制御機器と通信する内蔵工業用I/Oを備え、既存ラインへの導入もスムーズです。

※スペック情報が確認できませんでした。（2026年7月10日時点）

過酷な環境向け細管検査機：
MIZ-200

引用元：ダイヤ電子応用公式HP
https://www.dia-elec.com/products_list/et/miz-200.html

MIZ-200は、プラントや電力、石油・ガス産業向けに設計された細管および表面アレイ検査用の渦流探傷器です。専用のVelocityソフトウェアにより、熱交換器の検査に適した解析作業や多様なフィルター機能を提供します。

丈夫な鋳造アルミニウムで作られているため、落下や衝撃、粉塵・水に強く、過酷な現場環境での運用に向いています。

※スペック情報が確認できませんでした。（2026年7月10日時点）

大型画面を備えた高性能機：
MIZ-28

引用元：日本マテック公式HP
https://www.matech.co.jp/products/miz-28.html

MIZ-28は、熱交換器のチューブ探傷やオンライン欠陥検査に適した高性能渦流探傷器です。大型カラー画面にリサージュ波形とアナログチャートを同時表示でき、40GBのデータメモリー機能で過去の検査データの再現や解析が可能な仕様となっています。

DIFやABSなど様々なプローブタイプに対応し、厳格な安全基準が求められる現場の検査を支えます。

周波数範囲	100Hz～10MHz／4周波
チャンネル数	標準8CH（オプション16CH）
コイルコネクター数	4個（8コイル）
総合感度	105dB以上
電源	AC 85-264V、47-63Hz 自動対応（ユニバーサル電源）
データメモリー	40GB（データの再現・解析が可能）
USBスロット	2口装備（ドライバー設定不要でデータ転送可能）
対応プローブタイプ	DIF、ABS、DP他全タイプ対応（タイプ選択で内部接続を自動切替）
送信方式	多重複合パルス送信／時分割パルス送信の選択可
リモートフィールド対応	オプションのRFT送受信外部ユニットと組み合わせ対応

参照元：日本マテック公式HP
（https://www.matech.co.jp/products/miz-28.html）

堅牢性と拡張性で
保守点検を支援

Zetecの渦流探傷器は、過酷な環境下での使用を想定した堅牢な設計と、高度な検査ニーズに対応する拡張性を備えています。航空機の機体検査からプラントの細管検査まで、多様な産業インフラの保守点検を効率化したい現場に適した製品です。

渦流探傷器は、検査対象の形状や生産ラインの条件によって、求められる精度・処理速度・解析機能が大きく異なります。機種が現場に合わないと、過検知によるライン停止や微細なきずの見逃しに直結するため、機種選びが品質と生産性の分岐点になります。

当メディアでは、「量産ライン」「凹凸・曲面」「R&Dなどの高度解析」の検査シーン別におすすめ機種を紹介しています。自社の検査現場に合う1台を見つける参考にしてください。

【検査シーン別】
渦流探傷器
おすすめ3選

Zetecの
渦流探傷器事業における
特徴・強み

Zetecの渦流探傷器が選ばれる理由を、技術的な設計思想、主要な対応業界での実績、および信頼性の観点から整理します。

過酷な環境に耐える
堅牢な設計

MIZ-21Cをはじめとする同社の探傷器は、完全密封設計を採用^※しており、屋外の過酷な環境でも安定した動作を維持します。タフな使用を想定した落下試験や振動試験をクリアしており、高い耐久性を備えています。

また、アレイプローブに対応する処理能力を備え、積層間腐食の検査やコーティング厚さの測定など、複雑な検査もこなすことができます。

※参照元：ダイヤ電子応用公式HP
（https://www.dia-elec.com/products_list/et/ect_MIZ-21C.html）
2026年6月調査時点

航空宇宙や発電設備での
検査ソリューション

同社の製品は、航空宇宙、石油・ガス、製造業、電力など、高い安全基準が求められる業界で採用されています。

航空機のファスナー穴近傍の割れ検出や、プラント配管・圧力容器の腐食・亀裂検査、さらには熱交換器のチューブ検査など、インフラの機能維持に欠かせない重要な検査工程を支える存在です。

国内代理店の
専門性と保守体制

Zetecの渦流探傷器を扱う国内代理店である、電子テクノやダイヤ電子応用、日本マテックなどは、それぞれ品質管理体制の整備に注力しています。各社は、顧客の検査ニーズに対して専門的な知見と技術サポートを提供し、各業界の安全基準を支えるパートナーとして運用を支える存在です。

取扱製品の信頼性は、これらの専門性の高い国内代理店による保守・点検体制や、長年にわたる品質管理の積み重ねによって裏付けられており、国内の厳格な検査環境においても安定して運用できる体制が整っています。

Zetecの
渦流探傷器の検査イメージ

※0:54～検査のデモンストレーション、1:14～キズ位置特定の画面が確認できます。

動画では、ポータブル渦電流探傷装置「MIZ-21C」を使用した非破壊検査の様子を紹介しています。検査対象にプローブを走査すると、取得した信号や検査結果がリアルタイムで画面に表示され、亀裂や腐食などの欠陥を効率的に確認できます。

タッチスクリーンによる直感的な操作や各種設定、測定データの表示など、実際の検査フローや操作性を実機で確認できる内容となっています。

Zetecの導入後サポート体制

国内代理店による
柔軟なサポート

Zetecの渦流探傷器は、株式会社電子テクノやダイヤ電子応用株式会社、日本マテック株式会社などの国内代理店を通じて提供されています。各代理店では、導入時の製品選定から保守・点検まで、現場の運用を支える充実したサポート体制を整えています。

また、導入後の円滑な稼働を目指し、機器の校正やオペレーター向けの技術サポートなど、検査業務の継続性を高めるための各種相談窓口も設置されています。

参照元：テクノ電子公式HP
（https://www.mhi.com/jp/group/technodenshi/products/zeteceddyfitechnicalassistance）

Zetecの企業情報

運営会社名	Zetec
保有認証	-
所在地	Zetec ジャパン：東京都江東区深川2-8-19 サクライビル2F
公式サイト	https://www.zetec.com/products/eddy-current/
電話番号	Zetec ジャパン：03-5639-2805
