NDTアドヴァンス

NDTアドヴァンスでは、航空業界および自動車業界向けを中心に、小型の汎用機からアレイプローブ対応の高性能機まで、多彩な渦流探傷器を取り扱っています。本ページでは、同社の扱う製品ラインナップや、長年の非破壊検査のノウハウを活かしたサポート体制について紹介します。

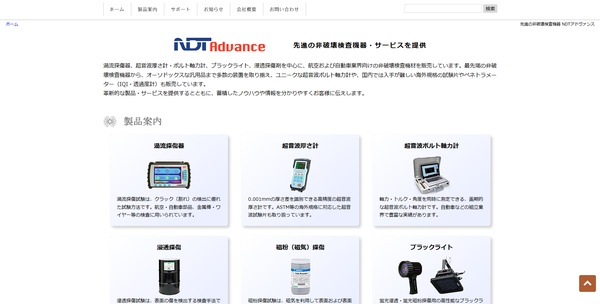

引用元：NDTアドヴァンス公式HP
https://www.ndtadvance.com/

NDTアドヴァンスの
渦流探傷器のラインナップ

NDTアドヴァンスの渦流探傷器は、手動検査に適した超小型モデルから、インライン向け、高度なアレイ探傷器まで4製品を揃えています。

手動検査向けの超小型機：
VMEC

引用元：NDTアドヴァンス公式HP
https://www.ndtadvance.com/eddy-current/vmec.html

VMECは、重量わずか150gという小型化を実現したUSB駆動の渦流探傷器です。2Hz～37MHzの幅広い周波数と最大20Vのプローブドライブに対応し、上置プローブから大型の貫通コイルまで接続できます。

1秒間に最大7,800点の高速サンプリング能力を備え、手動での金属部品の割れ検査や異材判別に適しています。アイコンを多用したメニューで直感的な操作が可能です。

周波数	2Hz～37MHz
ゲイン	0～100dB
チャンネル数	1チャンネル
画面表示	位相平面
トレース表示	0～10秒
ローテーション	0～359°（1°単位）
対応プローブ	アブソリュート、ディファレンシャル、アブソリュート・リフレクション、ディファレンシャル・リフレクション
プローブドライブ	1～20V
プローブ接続	Fischer Triax
フィルタ	ハイパス：0～3,900Hz／ローパス：0～3,900Hz
アラーム数	2
アラームタイプ	ボックス
サンプリングレート	最大7,800/秒
寸法（mm・W×H×D）	74 × 29 × 103（突起部含まず）
重さ	約150g
電源	USB給電
PC接続	USB
構成内容	本体、USBケーブル、取扱説明書、保証書、校正証明書（PCは付属しません）

参照元：NDTアドヴァンス公式HP
（https://www.ndtadvance.com/eddy-current/vmec.html）

自動検査対応の2ch機：
VMEC-2HCT

引用元：NDTアドヴァンス公式HP
https://www.ndtadvance.com/eddy-current/vmec-2hct.html

VMEC-2HCTは、IP65の防塵・防滴構造を採用し、粉塵の多い工場環境にも対応する2チャンネルの渦流探傷器です。外部機器へのアラーム出力機能を備えており、工場における金属部品の割れや異材判別のインライン自動検査に活用できます。

チャンネルごとに独立した感度や位相の設定が可能で、1秒間に8,000点の高速測定を実現します。

周波数	2Hz～14MHz
ゲイン	0～100dB
チャンネル数	2チャンネル
画面表示	位相平面
トレース表示	0～10秒
ローテーション	0～359°（1°単位）
対応プローブ	アブソリュート、ディファレンシャル、アブソリュート・リフレクション、ディファレンシャル・リフレクション
プローブドライブ	1～20V
プローブ接続	Fischer Triax
フィルタ	ハイパス：0～3,900Hz／ローパス：0～3,900Hz
アラームタイプ	ボックス
アラーム出力	BNC
サンプリングレート	最大8,000/秒
寸法（mm・W×H×D）	82 × 45 × 128（突起部含まず）
重さ	約310g
電源	USB給電
PC接続	USB
構成内容	本体、USBケーブル、取扱説明書、保証書、校正証明書（PCは付属しません）

参照元：NDTアドヴァンス公式HP
（https://www.ndtadvance.com/eddy-current/vmec-2hct.html）

Cスキャン表示対応機：
EddyViewⅡ

引用元：NDTアドヴァンス公式HP
https://www.ndtadvance.com/eddy-current/eddy-view-2.html

EddyViewⅡは、最大32コイルのアレイプローブに対応し、探傷結果を精細なCスキャン画像でリアルタイム表示できる渦流アレイ探傷器です。タッチパネル操作による直感的なインターフェースや4周波検査、最大8つのアラーム設定に対応しています。

防塵・防滴設計を採用しており、航空機や自動車部品など、視覚的な記録性が求められる検査現場に適した1台です。

周波数レンジ	20 Hz～15 MHz
多重周波	最大4
ゲイン	0～114 dB（0.1 dBステップ）
チャンネル数	1チャンネル（マルチプレクサによる仮想マルチチャンネルに対応）
探傷画面	位相平面、ストリップチャート、オシロスコープ、Cスキャン
トレース表示	0～10秒
ローテーション	0～359.9°（0.1°ステップ）
対応プローブ	アブソリュート、ディファレンシャル、アブソリュート・リフレクション、ディファレンシャル・リフレクション、アレイ（最大32コイル）
プローブドライブ	LOW（2V）、MED（4V）、HIGH（7V）、0～100%
プローブ接続	LEMO 16ピン
フィルタ	ハイパス：0～10kHz／ローパス：0～10kHz
アラーム数	最大8
アラーム形状	ボックス、サークル、シングル
ディスプレイ	8インチタッチスクリーン
動作温度	-9.4～50℃
IP等級	防塵・防滴（IP65相当）
寸法（mm・W×H×D）	240×80×190（突起部含まず）
重さ	2.8kg（バッテリー含む）
電源	リチウムイオンバッテリー／AC電源
その他機能	回転スキャナー、導電率測定
ストレージ	内部：28GB、外部（USB）：512GB
I/O	USB-A×2、USB-C、イーサネット（USB経由）、外部モニター出力（USB経由）、キーボード・マウス（USB）、HD-26コネクター（座標出力）、MultiIO（エンコーダー、アラーム）

参照元：NDTアドヴァンス公式HP
（https://www.ndtadvance.com/eddy-current/eddy-view-2.html）

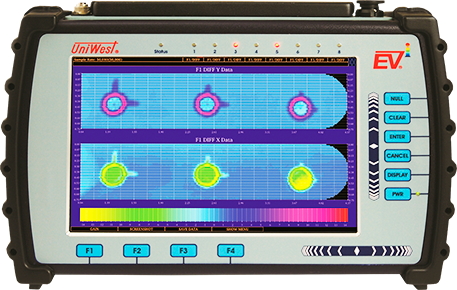

128ch対応のアレイ探傷器：EVi

引用元：NDTアドヴァンス公式HP
https://www.ndtadvance.com/eddy-current/evi.html

EViは、10.1インチの大型ディスプレイを備え、マルチアレイプローブによる最大128チャンネルの測定が可能な高性能渦流アレイ探傷器です。8周波検査機能やノイズ低減を図ったプラットフォームにより、優れた欠陥検出能力を発揮します。

イーサネット等の豊富な入出力機能を持ち、外部システムとの連携など複雑な検査ニーズに応える1台です。

周波数	150Hz～15MHz
ゲイン	0～114.0dB（0.01dBステップ）
ディスプレイサイズ	10.1インチ　1,280×800ピクセル
画面表示	位相平面、ストリップチャート、オシロスコープ、Cスキャン
トレース表示	対応
ローテーション	0～359.9°（0.1°ステップ）
プローブタイプ	アブソリュート、ディファレンシャル、アブソリュート・リフレクション、ディファレンシャル・リフレクション
プローブドライブ	LOW（2V）、MED（4V）、HIGH（7V）、0～100%
スマートスキャナー対応	対応
アレイプローブ対応	対応
回転（ロータリー）スキャナー対応	対応
8周波探傷機能	対応
フィルタ	ハイパス：0～10kHz／ローパス：0～10kHz
アラームタイプ	ボックス、サークル、シングル
アラーム数	8
出力	TTL、Open Collector、アラーム音
内部データ保存	300件
寸法（mm・W×H×D）	350×222×66
重さ	3.5kg（バッテリー未装着時）／4.5kg（バッテリー×2装着時）
電源	リチウムイオンバッテリー／AC電源
プローブ・スキャナー接続	27ピンコネクター
アナログ出力	±10V（SMA）
イーサネット	外部コントロール・データ出力用
マルチI/O（DB25）	エンコーダー、アラーム
USB1&2	キーボード、プリンター、データ保存、外部モニター
外部メモリ媒体	USBメモリ

参照元：NDTアドヴァンス公式HP
（https://www.ndtadvance.com/eddy-current/evi.html）

手動から高度な
アレイ検査まで網羅

NDTアドヴァンスの渦流探傷器は、携行性に優れた超小型モデルから、インライン自動検査用、高度なCスキャン表示が可能なアレイ探傷器まで幅広くラインナップしています。現場の用途や検査環境に合わせて適切な機器を選定できます。

渦流探傷器は、検査対象の形状や生産ラインの条件によって、求められる精度・処理速度・解析機能が大きく異なります。機種が現場に合わないと、過検知によるライン停止や微細なきずの見逃しに直結するため、機種選びが品質と生産性の分岐点になります。

当メディアでは、「量産ライン」「凹凸・曲面」「R&Dなどの高度解析」の検査シーン別におすすめ機種を紹介しています。自社の検査現場に合う1台を見つける参考にしてください。

【検査シーン別】
渦流探傷器
おすすめ3選

NDTアドヴァンスの
渦流探傷器事業における
特徴・強み

NDTアドヴァンスが選ばれる理由を、取扱製品の機能性、対応業界の導入事例、およびサポート体制の観点から整理します。

現場のニーズに応える
多彩な製品群

NDTアドヴァンスは、手動検査に特化した重量150gの小型機から、最大128チャンネルに対応する高機能な渦流アレイ探傷器まで、多様な製品を取り扱っています。

タブレット感覚で操作できるタッチパネルや、きずを視覚的に把握できるCスキャン表示、外部機器と連動するI/O機能など、検査の効率化と検出精度の向上を支援するソリューションを提供している点が強みです。

航空および自動車分野等への
導入シーン

同社の取り扱う非破壊検査機材は、高い品質水準が求められる航空業界や自動車業界を中心に導入されています。金属部品の割れ検査や異材判別、ボルトホール検査など、多岐にわたる用途に活用できます。

長年蓄積された経験とノウハウを活かし、顧客の技術的な課題解決を支えています。

信頼性を高める校正・
点検サポート

特定のISO認証や規格準拠に関する直接的な記載は公式情報で確認できませんが、同社では渦流探傷器や導電率計、試験片の定期校正・点検サービスを実施し、検査機器の信頼性維持を支えるサービスを提供しています。

国内では入手が難しい海外規格の試験片の取り扱いや、他社製品の校正（要事前確認）にも対応しており、正確な検査体制の構築を後押しします。

NDTアドヴァンスの
渦流探傷器の検査イメージ

※0:10～プレート（平板試験片）の測定、0:27～配管（カットサンプル）の探傷の様子が確認できます。

動画では、渦流アレイ探傷器「EddyViewⅡ」を使用した非破壊検査の様子を紹介しています。アレイプローブで検査対象をスキャンすると、取得したデータをリアルタイムでCスキャン画像として表示し、表面のきずや割れなどの欠陥を効率的に可視化できます。

タッチスクリーンによる直感的な操作や探傷条件の調整、検査結果の確認までを実機で紹介しており、高精度かつ効率的な渦流探傷検査の流れをイメージできる内容です。

NDTアドヴァンスの
導入後サポート体制

定期校正とわかりやすい
情報提供

同社では、販売した渦流探傷器や導電率計、試験片の定期校正・点検を実施し、導入後の安定した運用を支援しています。また、ビデオギャラリーを通じて機器の操作方法や特徴を動画でわかりやすく解説するなど、オペレーターの学習にも役立ちます。

販売終了機種の後継機案内なども行っており、長期的な設備運用の見直しにも対応可能です。

NDTアドヴァンスの企業情報

運営会社名	株式会社NDTアドヴァンス
保有認証	公式HPに記載なし
所在地	大宮事業所（営業・技術）：埼玉県さいたま市大宮区宮町4-150-1 与野事業所（総務・経理）：埼玉県さいたま市中央区下落合5-10-5
公式サイト	https://www.ndtadvance.com/
電話番号	大宮事業所（営業・技術）：048-783-5121 与野事業所（総務・経理）：048-767-4161
