渦流探傷の用途・活用シーン

渦流探傷（ECT）は、その迅速性と非接触・非破壊という特性から、自動車、航空宇宙、エネルギー、鉄鋼など多岐にわたる産業分野で品質管理の要となっています。特に自動化された製造ラインにおける全数検査や、プラント設備の定期点検において、欠陥の早期発見を可能にします。

本ページでは、渦流探傷がどのような現場の課題を解決し、具体的にどのような目的やワーク形状に対して適用されているのか、その活用シーンを詳しく解説する内容です。

渦流探傷（ECT）が解決する
現場の課題

目視・浸透探傷（PT）・
磁粉探傷（MT）からの自動化

従来、表面きずの検査は目視や浸透探傷（PT）、磁粉探傷（MT）に依存してきましたが、これらは検査員のスキルや主観に左右されやすく、自動化が困難という課題がありました。

渦流探傷は、電気信号として欠陥をリアルタイムで数値化できるため、生産ラインへの組み込みが容易です。人的ミスを排除した客観的で安定した判定が可能となり、製造工程全体の品質保証レベルを向上させることができます。

前処理・後洗浄の撤廃による
タクトタイムの短縮

PTやMT検査では、対象物の脱脂や塗布、洗浄、現像といった複雑な前処理・後処理が必要であり、タクトタイムを大きく圧迫していました。一方、渦流探傷は非接触検査であるため、これらの洗浄プロセスを簡略化、あるいは撤廃することができます。

検査工程における待ち時間を削減し、連続的な高速検査を実現することで、製造コストの低減と生産性向上につながる仕組みです。

【目的別】
渦流探傷器の活用シーン

表面クラック・
微細なきずの検出

金属部品の加工過程で発生する微細なクラック（割れ）やヘゲ、ピンホールを検出する用途で幅広く活用されています。特に、自動車のエンジン部品、トランスミッション部品など、安全性に直結する重要部品において、製造直後の全数検査に使用されます。

微細なきずを逃さず捉えることが、不良品の流出を防ぐポイントです。

異材混入の防止・材質判別

金属の種類によって電気伝導率が異なる特性を利用し、製造ラインに異なる素材が混入していないかを瞬時に判別します。鋼材の硬さの違いや合金組成の変化を電気的特性として捉えるため、外見で判別が困難な異材混入を即座に特定し、ラインをストップさせることで重大な品質事故を防ぐ仕組みです。

熱処理（焼入れ・焼戻し）
不良の判定

熱処理後の表面状態は、硬度や内部組織の変化を伴います。渦流探傷器は、焼入れ不足による組織変化や、研削焼けなどの微妙な材質変動を感度よく検出できるのが強みです。

熱処理プロセスの安定性を監視するツールとして活用することで、製品の耐久性や強度に関わる品質トラブルを工程内で完結させることができます。

減肉・腐食・経年劣化の
モニタリング

プラント設備や熱交換器配管などの保守点検において、腐食による減肉の深さや、応力腐食割れを監視する仕組みです。管の内側から検査を行うことで、分解を伴わず、経年劣化の状態を定量的かつ継続的に記録できます。

設備の延命化と突発的な事故回避に向けた信頼性の高い診断データを提供する仕組みです。

ワーク別にわかる
主要プローブの形態

渦流探傷はプローブの形状を変えることで、様々な工業製品の検査に対応できます。ここでは、主要なプローブ形態と適用ワークについて紹介する内容です。

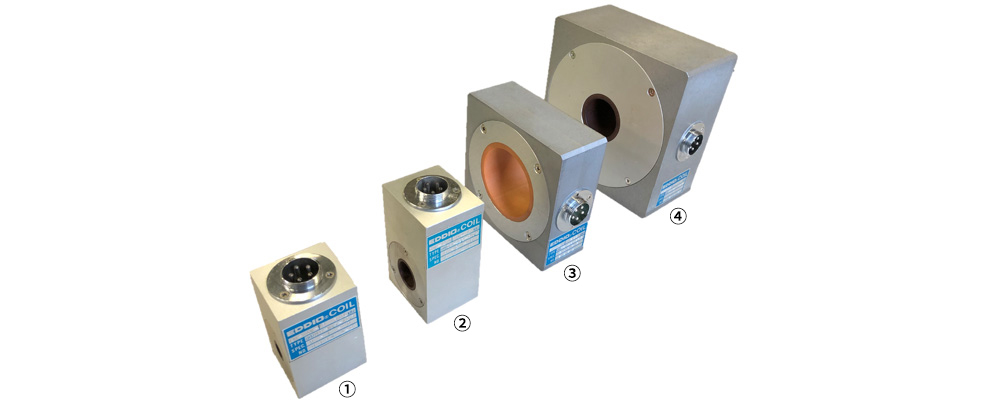

長尺の線材・パイプを
高速検査（貫通型）

引用元：原電子測器公式HP
https://www.eddio.co.jp/product/karyu_kantuu/

貫通型プローブは、コイル内を材料が通過する形式で、線材、パイプ、棒鋼の連続検査に適しています。全長にわたり高速で検査できるため、製鋼メーカーや加工工場のラインで生産速度を落とさずに表面きずを検出できるのが特徴です。

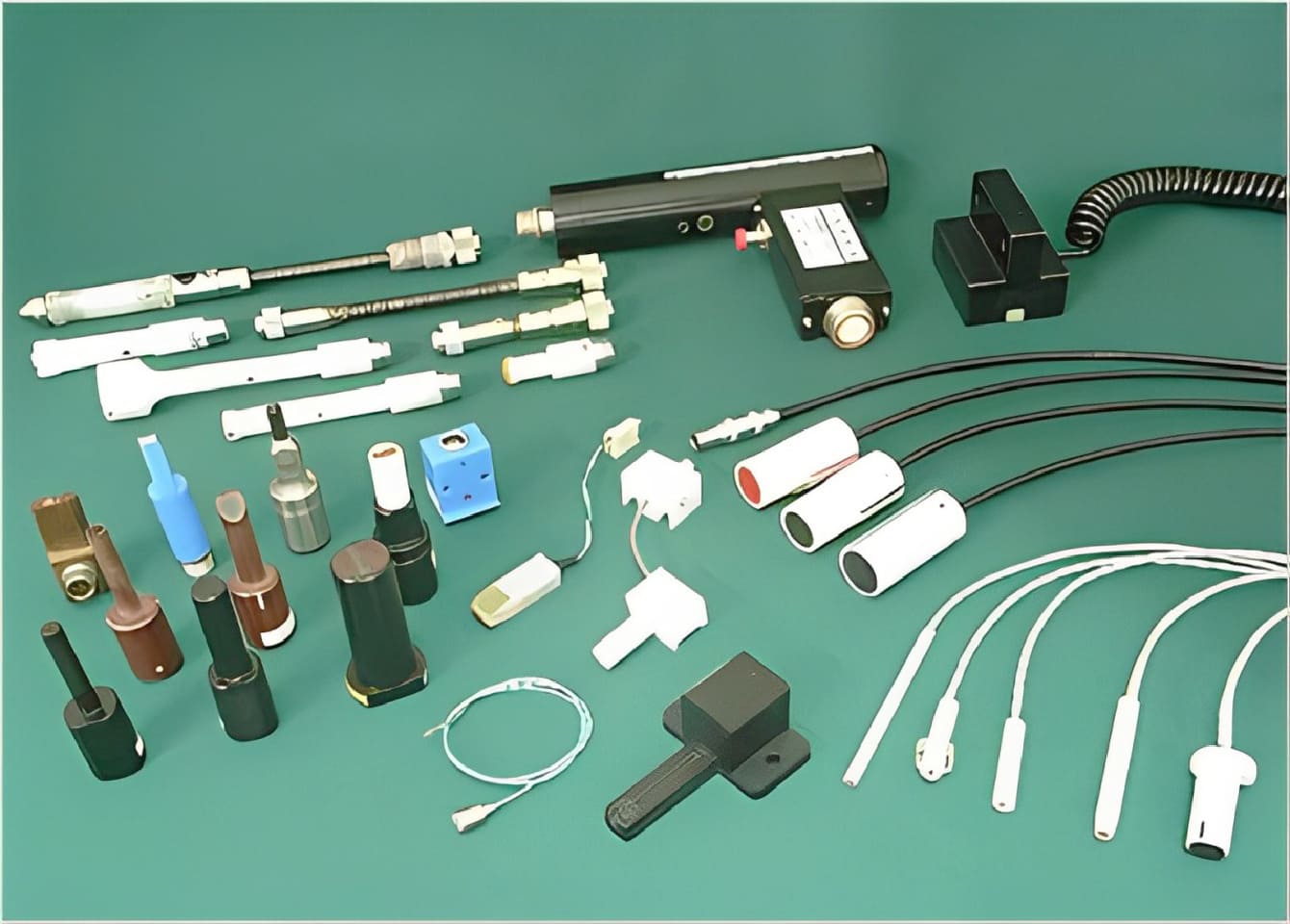

複雑な表面や局所的な
きずを狙う（表面型）

引用元：ACTUNI公式HP
https://www.actuni.co.jp/ndi/sensor/index.html

表面型プローブは、プローブを材料に当てる形式で、平板や複雑な形状の部品にも対応します。溶接ビード付近の検査や、特定の角部のクラック検査など、対象物の形状に合わせて柔軟に走査できる汎用性が特徴です。

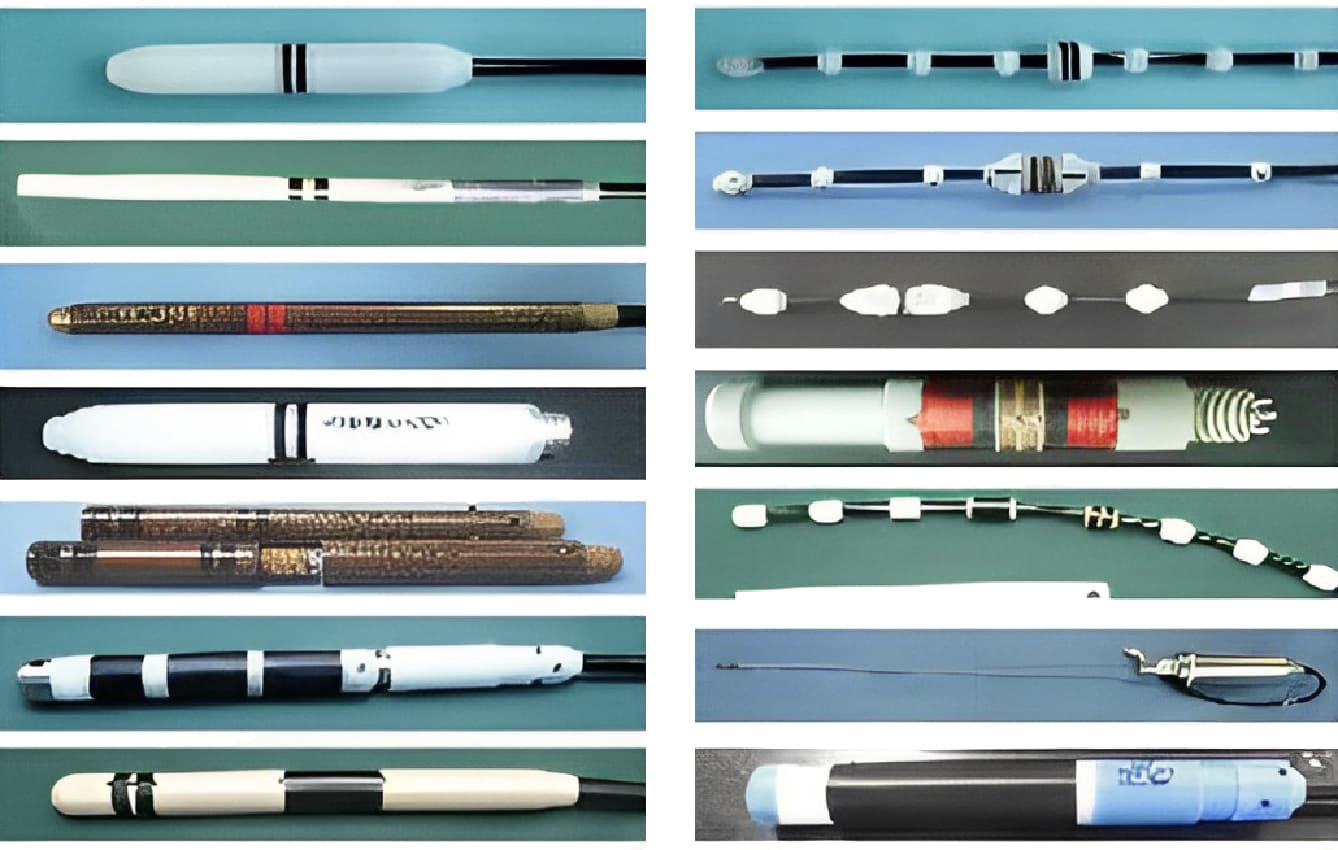

パイプや細管の内側から
検査する（内挿型）

引用元：ACTUNI公式HP
https://www.actuni.co.jp/ndi/sensor/index.html

内挿型プローブは、配管内部へ挿入する形式で、熱交換器のチューブ検査に特化しています。管壁の裏側から腐食や減肉を診断できるため、原子力、火力発電所、化学プラント等で代表的な手法として広く採用されている点が特徴です。

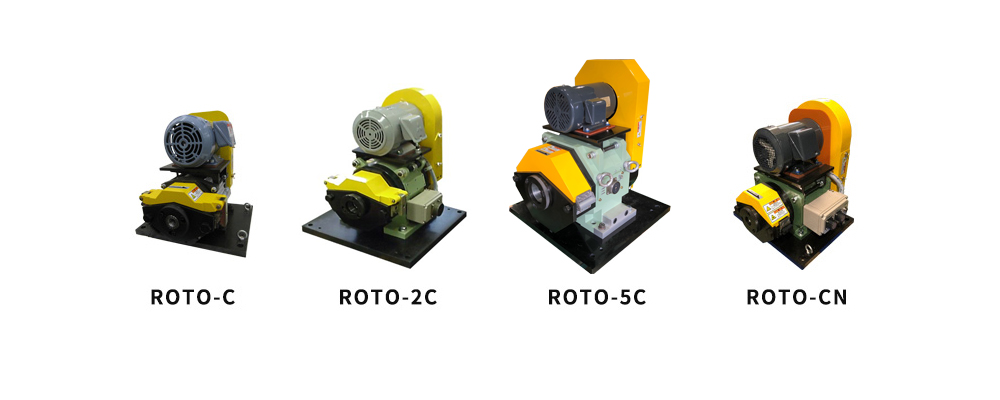

ボルト穴の内壁や回転体を
検査する（回転プローブ）

引用元：原電子測器公式HP
https://www.eddio.co.jp/product/karyu_kaiten/

回転プローブは、航空機のエンジン部品やボルト穴の内壁など、円筒状の狭い内部をスキャンするために用いられます。高速でプローブを回転させながら上下に移動させることで、内周全体のきずを効率的に検出します。

渦流探傷は、単なる「きず探し」を超え、材質判別や熱処理判定、腐食モニタリングなど、現代の製造・保守現場において品質保証の自動化を支える強力なソリューションです。前処理不要の高速検査によりタクトタイム短縮と人的コスト削減を実現し、客観的で透明性の高い検査記録を自動生成することで、企業の品質コンプライアンス強化にも大きく寄与します。

プローブ形態を適切に選択することで、形状の制約を受けにくく、様々な金属ワークの安全性維持が可能となり、持続可能なものづくり体制を構築するためのコア技術といえるでしょう。
