ローマン（Rohmann）では、航空宇宙や自動車、鉄鋼などの幅広い製造現場に向けて、渦流探傷器および全自動インライン検査システムを提供しています。本ページでは、同社のラインナップや、高い品質基準を支える技術的特徴、国内でのアフターサポート体制について解説します。

ローマン（Rohmann）の
渦流探傷器のラインナップ

ローマンの渦流探傷器は、フラグシップ級のインライン検査システムから、過酷な現場に適した高機能ポータブル機まで幅広く展開しており、計6製品をそろえています。

高拡張性インライン検査機：
ELOTEST PL650

検査周波数	10 Hz ～ 12 MHz（完全デジタル復調）
ディスプレイ	10.1インチIPS方式TFT液晶（1280×800）、HDMI外部出力対応
モジュール拡張	最大16スロット（検査チャネル、各種I/O、フィールドバス等）
センサ接続	1チャネルあたり最大64個のセンサ接続（PL500用カードと互換）
寸法（mm・W×H×D）	482.6mm(19インチラック対応) × 177 × 375
重量	10.5kg
拡張ライセンス	ベーシック / アドバンス（距離補正・7次高調波分析）

エントリー向けインライン
探傷器：ELOTEST IS3

項目	区分	仕様明細
ELOTEST IS3装置概要	ピクトグラム表示による分かりやすいボタン操作
	7ヶ国語対応ユーザメニュー（英語、ドイツ語、フランス語、イタリア語、スウェーデン語、スペイン語、中国語）
	日本語操作説明書あり
	自動バランスボタン
	自動リフトオフボタン
	機能を選択可能なファンクションボタン
	1段階までの浅いサブメニューレベル
	直感的な操作が可能
	ローター回転数10段階制御（900～2700 rpm／トルク補正）
アクティブプローブ補正	適切な信号表示を実現するプローブ応答信号の自動補正
検査周波数	10 Hz～12 MHz
	連続調整可能
	水晶振動子発振
	Hz, kHz, MHz単位で表示
	周波数安定性50 ppm
液晶ディスプレイ	5.7インチ大画面（120 mm x 89 mm）
	長寿命LEDバックライト
	320 x 240ピクセル、リフレッシュレート75 Hz
	サンプリングレート220 kHz、遅延なし
	信号の全画面表示。メニュー表示時も画面面積の89 %で信号表示。
	視野角80 °
ゲート（しきい値）	+Y（横線）／ボックス／円／円+Yの4種類
	全表示モードで利用可能
	反転可能
パラメータ設定／画像保存	パラメータ設定99個保存可能
	いつでも変更、保存、呼出可能
	10個の検査仕様ごとの推奨パラメータ（上書き、変更、消去不可）
	32個の画像保存。パラメータ設定を含む
	パラメータ設定と画像は英数字からなるファイル名で管理可能
	ストリップチャート可能（信号のX及びY成分の長時間記録 20 sec～24 hour。9万データ点を漏れなく記録。）
	データ保護（バックアップ電池）
インターフェース	デジタルI/O信号
	テストイネーブル入力
	不良検出アラーム（しきい値超過）出力
	検査準備完了（レディー）出力
	外部24 VDC電源（5ピンM12サイズコネクタ）
動作環境	動作温度	-20 ℃～+50 ℃
	保管温度	-30 ℃～+80 ℃ （いずれも湿度0～85 %対応。ただし、結露なきこと）
サイズ、重量	寸法（mm・W×H×D）	199 x180 x 62
	重さ	1.2 kg
電源	外部24 VDC電源（5ピンM12コネクタ）が必要

インライン級の性能を持つ
携帯機：ELOTEST M6

検査周波数	10 Hz ～ 12.5 MHz（完全デジタル復調、FPGAベース処理）
操作・画面	タッチスクリーン操作対応高精細ディスプレイ
センサ制御	最大128個のセンサを同一チャネルに接続可能（マルチプレクサ使用時）
保護等級	IP67（優れた防水・防塵性でタフな屋外環境にも完全対応）
外観・重量	W233mm × H169mm × D78mm / わずか 1.2 kg の超軽量設計
特殊機能	補助チャネル不要の距離補正、7次までの高調波分析、ノイズモニタ等

多機能標準モデル：
ELOTEST M2V3

項目	区分	仕様明細
ELOTEST M2V3装置概要	片手で全てのボタン操作が可能
	ピクトグラムによる分かりやすいボタンとアイコン
	7ヶ国語対応ユーザメニュー（英語、ドイツ語、フランス語、イタリア語、スウェーデン語、スペイン語、中国語）
	日本語操作説明書あり
	自動バランスボタン
	自動リフトオフボタン
	機能を選択可能なファンクションボタン
	1段階までの浅いサブメニューレベル
	直感的な操作が可能
	ローター回転数10段階制御（900～2700 rpm／トルク補正）
プローブ接続	11ピンFischerソケット（8ピンFischer互換）
	BNCコネクタ（パラメトリックプローブ及び共振プローブ用）
	他社製プローブもBNCコネクタまたは各種アダプタを利用し接続可能
アクティブプローブ補正	適切な信号表示を実現するプローブ応答信号の自動補正
	検査周波数の自動設定（プローブ、検査仕様ごとに最適化）
	単一コイルプローブの自動バランス（内蔵精密補正回路による／外部装置不要）
検査周波数	10 Hz～12 MHz
	連続調整可能
	水晶振動子発振
	Hz, kHz, MHz単位で表示
	周波数安定性50 ppm
	2周波モードあり
	2周波混合モードあり
液晶ディスプレイ	5.7インチ大画面（120 mm x 89 mm）
	長寿命LEDバックライト
	320 x 240ピクセル、リフレッシュレート75 Hz
	サンプリングレート220 kHz、遅延なし
	信号の全画面表示。メニュー表示時も画面面積の89 %で信号表示。
	視野角80 °
パラメータ設定／画像保存	パラメータ設定99個保存可能
	いつでも変更、保存、呼出可能
	10個の検査仕様ごとの推奨パラメータ（上書き、変更、消去不可）
	32個の画像保存。パラメータ設定を含む
	パラメータ設定と画像は英数字からなるファイル名で管理可能
	ストリップチャート可能（信号のX及びY成分の長時間記録 20 sec～24 hour。9万データ点を漏れなく記録。）
	データ保護（バックアップ電池）
PCまたはプリンタ接続インターフェース	RS-232C（D-Sub 9ピン）
	Bluetooth（オプション）
バッテリ	リチウムイオン電池（14.8 V/1.9 Ah）
	最大8時間駆動（バックライトなし、ローターなし）
	最大6時間駆動（バックライトあり、ローターあり）
	バッテリ残量表示機能
	少残量アラーム（赤色LED点滅またはアラーム音）
	約1時間で70 %充電可能
	約3時間でフル充電可能
	バッテリ交換が容易な設計
外部電源	デスクトップ・ドッキング・ステーション
	インテリジェント・バッテリ・マネジメント・システムにより、本体付属のバッテリとスペアを別個に制御
	対応電源電圧100～250 V AC／50～60 Hz
動作環境	動作温度	-20 ℃～+50 ℃
	保管温度	-30 ℃～+80 ℃
	充電温度	0 ℃～+40 ℃ （いずれも湿度0～85 %対応。ただし、結露なきこと）
サイズ、重量	寸法（mm・W×H×D）	63 x 185 x 44
	重量	0.92 kg（バッテリを含む）

信頼性の高い標準機：

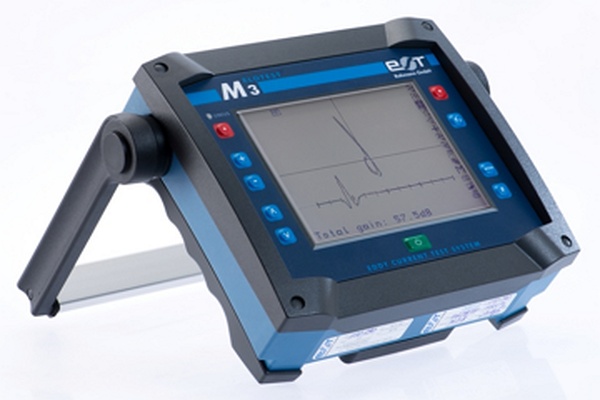

ELOTEST M3

項目	区分	仕様明細
ELOTEST M3装置概要	ピクトグラム表示による分かりやすいボタン操作
	7ヶ国語対応ユーザメニュー（英語、ドイツ語、フランス語、イタリア語、スウェーデン語、スペイン語、中国語）
	日本語操作説明書あり
	自動バランスボタン
	自動リフトオフボタン
	機能を選択可能なファンクションボタン
	1段階までの浅いサブメニューレベル
	直感的な操作が可能
	ローター回転数10段階制御（900～2700 rpm／トルク補正）
プローブ接続	11ピンFischerソケット（8ピンFischer互換）
	BNCコネクタ（パラメトリックプローブ及び共振プローブ用）
	他社製プローブもBNCコネクタまたは各種アダプタを利用し接続可能
アクティブプローブ補正	適切な信号表示を実現するプローブ応答信号の自動補正
	検査周波数の自動設定（プローブ、検査仕様ごとに最適化）
	単一コイルプローブの自動バランス（内蔵精密補正回路による／外部装置不要）
検査周波数	10 Hz～12 MHz
	連続調整可能
	水晶振動子発振
	Hz, kHz, MHz単位で表示
	周波数安定性50 ppm
	2周波モードあり
	2周波混合モードあり
液晶ディスプレイ	5.7インチ大画面（120 mm x 89 mm）
	長寿命LEDバックライト
	320 x 240ピクセル、リフレッシュレート75 Hz
	サンプリングレート220 kHz、遅延なし
	信号の全画面表示。メニュー表示時も画面面積の89 %で信号表示。
	視野角80 °
パラメータ設定／画像保存	パラメータ設定99個保存可能
	いつでも変更、保存、呼出可能
	10個の検査仕様ごとの推奨パラメータ（上書き、変更、消去不可）
	32個の画像保存。パラメータ設定を含む
	パラメータ設定と画像は英数字からなるファイル名で管理可能
	ストリップチャート可能（信号のX及びY成分信号の長時間記録 20 sec～24 hour。9万データ点を漏れなく記録。）
	データ保護（バックアップ電池）
PCまたはプリンタ接続インターフェース	RS-232C（D-Sub 9ピン）
	Bluetooth
バッテリ	リチウムイオン電池（14.8 V/1.95 Ah）
	最大4時間半駆動
	ローター使用時、最大3時間半駆動
	バッテリ残量表示機能
	少残量アラーム（赤色LED点滅またはアラーム音）
	約1時間で70 %充電可能
	約3時間でフル充電可能
	バッテリ交換が容易な設計
	専用充電器付属
	対応電源電圧90～250 V AC
動作環境	動作温度	-20 ℃～+50 ℃
	保管温度	-30 ℃～+80 ℃
	充電温度	0 ℃～+40 ℃ （いずれも湿度0～85 %対応。ただし、結露なきこと）
サイズ、重量	寸法（mm・W×H×D）	200 x 180 x 76
	重さ	1.2 kg
データ管理PCソフトウェア	専用ソフトウェア付属
	ドラッグ・アンド・ドロップで信号画像、パラメータ設定を保存、管理
	検査レポート出力が容易
	CD-ROMまたはUSBメモリスティックで提供
	D-Sub 9ピン、またはアダプタを用いてPCのUSBをポートとM3を接続

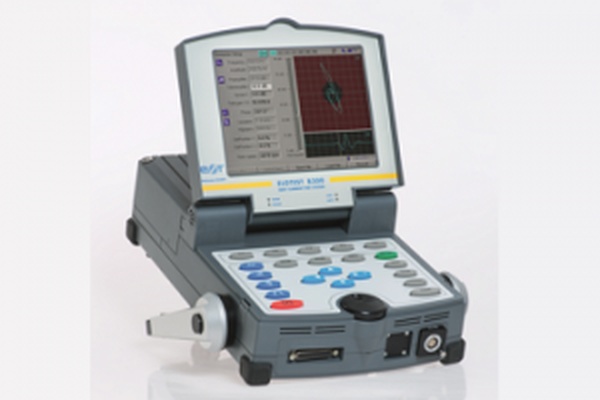

拡張性と耐環境性を高めたポータブル機種：ELOTEST B300

項目	区分	仕様明細
装置概要	最大4チャネル、検査周波数10 Hz～10 MHz
	励磁電流アンプ	デュアル、15 Vss、最大250 mA、保護
	プリアンプ最大化のための高周波補正
	プリアンプ	6 dB～72 dB（0.5 dB刻み）
	メインアンプ	0 dB～60 dB（0.5 dB刻み）
	Y軸方向拡大	0 dB～30 dB（1 dB刻み）
	位相	0～359.5 °（0.5 °刻み）
	フィルタ（HP/LP）	0 Hz～10 kHz（40段階）、個別調整、様々なバンドパス[BP]
プローブ接続	全プローブが利用可能
	ローマン社製ELOTEST B1の全プローブが利用可能（アダプタ・ソケット／B3-RSアダプタ）
	（オプション）24ピンFischer多機能コネクタ 内蔵メモリ付きプローブ／アレイプローブ（差動式／絶対値式）
	（オプション）追加ELOTEST B1標準アダプタ・ソケット
汎用スキャナインターフェース（USI）	多機能コネクタ（パルスジェネレータ／リニアポテンショメータ／TTL-I/O）
インターフェース	イーサネットポート（10／100 Mbit/s、RJ45、100BaseT）
	RS232C（D-Sub 9ピン。マウスまたは外部PC接続）
	USBポート
	VGAポート（外部モニタ接続）
	D-Sub 25ピン（パラレル・プリンタ・インターフェース）
ディスプレイ	アクティブTFTカラーディスプレイ 8.4インチ、640 x 480ピクセル、内蔵CFL
筐体	耐衝撃ABS樹脂筐体
	モニタ180 °展開可能（閉じたときはディスプレイとキーパッドを保護）
	防塵防水（IP67）シリコーンキーパッド （ダイレクト・ファンクション・キー／カーソル・キー／ソフト・キー）
	ジョグダイヤルを用いた迅速なパラメータ変更・設定
電源	急速充電可能リチウムイオン・バッテリ インテリジェント充電器／バッテリ・ステータス・モニタ
	幅広い外部電源仕様に対応
	入力	100～250 VAC／50～60 Hz
	出力	24 VDC／9 W
動作の特長	自動プローブ最適化
	自動プリアンプ（プリアンプ最大化のための高周波補正）
	自動リフトオフ
	周波数自動ミックス機能（多周波動作時）
	ウォーターフォール表示（動的検査時。例：ボアホール検査）
ソフトウェア	Cスキャン（2次元マッピング）ソフトウェア
	導電率測定（専用プローブを用いる）
	膜厚測定（専用プローブを用いる）
	アレイプローブによる検査（要追加ハードウェア）
装置タイプ	ELOTEST B310	1チャネル。ELOTEST B1 V3／V4とプローブ／ローター互換
	ELOTEST B320	2チャネル。各チャネルを個別にマスター／スレーブとして設定可能。3 x 信号ミックスチャネル。
	ELOTEST B330	3チャネル。各チャネルを個別にマスター／スレーブとして設定可能。3 x 信号ミックスチャネル。
	ELOTEST B340	4チャネル。各チャネルを個別にマスター／スレーブとして設定可能。3 x 信号ミックスチャネル。
寸法	mm・W×H×D	232 x 95/110（モニタ閉）x 362 232 x 290 （モニタ開）x 362
重量	本体（バッテリを除く）	3.4 Kg
	リチウムイオン・バッテリ	1.8 Kg

ローマン（Rohmann）の
渦流探傷器事業における
特徴・強み

ローマン社が世界各国のリーディングカンパニーから信頼される理由を、技術開発、業界対応力、品質管理の観点から整理します。

航空宇宙分野で培われた
センサ技術と信号処理

同社の探傷器は、航空宇宙分野における厳しい品質要求に対応するため、高いS/N比（信号対ノイズ比）を重視して設計されています。独自のセンサ製造技術とデジタル信号処理を組み合わせることで、検査環境におけるノイズの影響を抑制し、微細なきずや材質変化の検出を支える仕組みです。

航空機部品の検査で磨かれたこれらの技術は、自動車や製造業といった他の産業分野においても、安定した検査運用の実現に役立てられています。

製造現場におけるインライン
全数検査の実績

同社の渦流探傷システムは、自動車や鉄鋼、鉄道部品などの製造ラインにおいて、インラインでの全数検査を支援しています。例えば自動車用トランスミッション部品の製造ラインでは、熱処理後の部品に対して表面割れや材質変化を高速で判定する検査システム^※が導入されました。

また、鋼管の製造ラインにおいては、配管表面の微細なきずを検出し、不良品の流出を抑制する役割を果たしています。これら事例のように、各製造現場が求めるタクトタイムと品質要求に適応した検査環境を構築している点が特徴です。

品質・環境マネジメント
規格認証済み

同社の渦流探傷器は、品質マネジメント規格である「DIN EN ISO 9001」および環境マネジメント規格である「DIN EN ISO 14001」の国際認証を取得^※した工場にて開発・製造されています。スタッフの継続的な技術向上や生産プロセスの改善を通じ、厳格な全数検査をクリアした製品のみが日本市場へ出荷される仕組みです。

これら品質・環境管理システムの運用により、安定した製品品質と企業活動におけるコンプライアンスの実現を目指しています。
