BRK

BRKは、非破壊検査機器の研究開発と製造を手がけるメーカーです。渦流探傷器をはじめとする検査機器を展開しており、製品ごとに異なる検査対象や仕様が設定されています。

本ページでは、BRKの渦流探傷器の特徴・製品ラインナップ、サポート体制について整理します。

BRKの
渦流探傷器のラインナップ

携帯して使用できるポータブル型を中心に展開しています。表面・表面近傍の欠陥検出を対象とし、金属部品やパイプ、棒材、ワイヤーなどの検査に対応。周波数範囲やプローブ方式、メモリー容量などが異なる「Vortex Series」「Vertex60」「Vertex80」「Vertex80A」をラインナップしています。

最小0.05mmの欠陥検出に対応する
：Vortex Seriesヴォルテックスシリーズ

モデル	VORTEX-1、VORTEX-2
検出分解能	VORTEX-1：0.1mm以上（炭素鋼） VORTEX-2：0.05mm以上（炭素鋼）
対応プローブ	VORTEX-1：ブリッジタイプ VORTEX-2：シングルエンド、ブリッジタイプ
励磁周波数	VORTEX-1：10Hz～10MHz VORTEX-2：10Hz～12MHz
防水等級	VORTEX-1：IP65 VORTEX-2：IP67（カスタマイズ可能）
メモリー	VORTEX-1：32GB（拡張不可） VORTEX-2：64GB（最大1TBまで拡張可能）
連続動作時間	18時間以上
寸法	200（L）×120（W）×55mm（H）
重量	バッテリー込み約678g

シンプルな操作で現場検査に対応

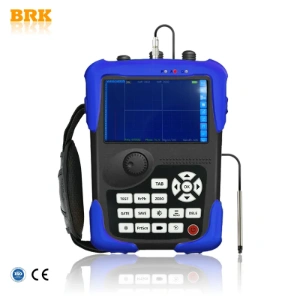

：Vertex60ヴァーテックス60

対応プローブ	ブリッジタイプ
励磁周波数	10Hz～12MHz
励磁電圧	0～10V、0.1ステップで連続調整可能
高増幅ゲイン	0～50、1ステップで連続調整可能
メモリー	8GB
プリセット可能なパラメータ	10,000件
ゲートタイプ	円形、長方形、直線、インテリジェント
マイクロプロセッサ	32bit（デュアルコア）
インターフェース	USB A/Bタイプ×2
外部電源	AC：100～240V、DC：15V 3.8A

IP54仕様で過酷な環境にも対応

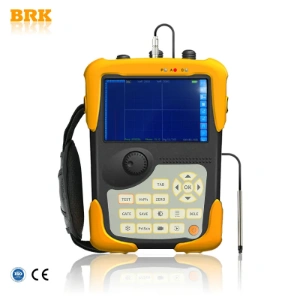

：Vertex80ヴァーテックス80

対応プローブ	シングルエンド、ブリッジタイプ
励磁周波数	10Hz～12MHz
励磁電圧	0～10V、0.1ステップで連続調整可能
高増幅ゲイン	0～50、1ステップで連続調整可能
メモリー	8GB
保存可能パラメータ	100,000件
ゲートタイプ	円形、長方形、直線、インテリジェント
マイクロプロセッサ	32bit（デュアルコア）
防水等級	IP54
インターフェース	USB A/Bタイプ×2

20MHzの広帯域検査に対応

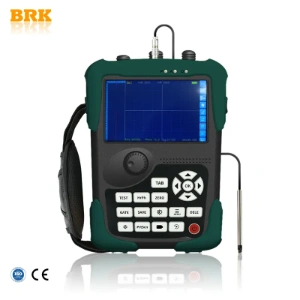

：Vertex80Aヴァーテックス80エー

対応プローブ	シングルエンド、ブリッジタイプ、結合
励磁周波数	10Hz～20MHz
メモリー	最大1TBまで拡張可能
ゲートタイプ	円形、長方形、直線、インテリジェント
防水等級	IP65
インターフェース	USB

BRKの
渦流探傷器事業における
特徴・強み

BRKの渦流探傷器が選ばれる理由を、検出精度・耐久性・データ管理の3つの面から整理します。

高度なデジタル処理とデュアル周波数技術による高精度な検出

リアルタイムのデュアル周波数渦電流検出技術とマイクロプロセッサテクノロジーを採用しており、導電性金属の表面および表面近傍の欠陥検出に活用できます。マイクロエレクトロニックデジタル処理により、ノイズを抑えながら精度の高い検査が可能です。

過酷な現場にも適応する軍用グレードの堅牢な設計

製品ラインナップの中にはIP65の防塵・防水性能を備え、軍用グレードの耐久性を誇るポータブルモデルも展開。航空宇宙や防衛分野など、厳しい環境下での検査用途も公式サイトで紹介されています。

充実したデータ管理とスマートな欠陥認識機能

大容量のストレージや「Smart Gate」と呼ばれる機能を搭載したモデルを用意。Smart Gateでは、非欠陥信号を自動的に除外する機能が案内されています。

ワンタッチでのゼロ校正機能を備えたモデルがあり、検査パラメータの保存も可能です。

BRKの渦流探傷器の検査イメージ

動画はVertex80Aの使用方法について説明しています。金属の棒や板などの亀裂や空隙を検出する高性能な渦電流探傷器で、10kHz〜20MHzの調整可能な周波数機能を持つ仕組みです。欠陥以外の信号を無視するスマート信号フィルタリングにより、正確かつ高感度な非破壊検査が可能です。

XY軸のゲイン補正や抑制機能も搭載されており、現場での効率的な品質管理を手助けするポータブルな設計となっています。

BRKの導入後サポート体制

技術サポートとカスタマイズソリューションの提供

機器の提供だけでなく、検査対象や材質、欠陥の種類などに応じて、適した機器やプローブ構成を提案。技術サポートやアフターセールスの技術サポートも提供しています。

BRKの企業情報

運営会社名	Guangzhou Botech Testing Instrument Co., Ltd.（広州ボテック）
保有認証	ISO 9001、CEなど
所在地	中華人民共和国広東省広州市番禺区Weifa High-tech Park-Building 11

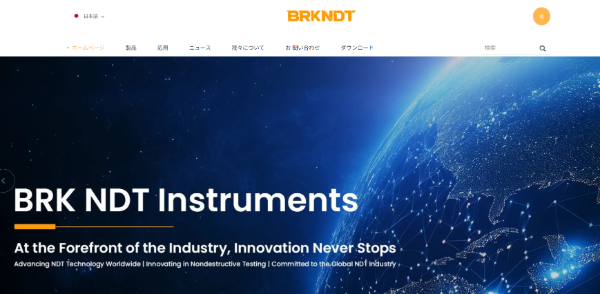

公式サイト	https://ja.brkndt.com/
電話番号	+86-136-9748-0483
