Eddyfi Technologies

Eddyfi Technologiesでは、世界各地のNDT専門家と連携し、航空宇宙、発電、エネルギー産業など、高い信頼性が求められる現場へ先進的な渦流探傷器を提供しています。本ページでは、同社の幅広い製品ラインナップや、技術的強み、グローバルなサポート体制について紹介します。

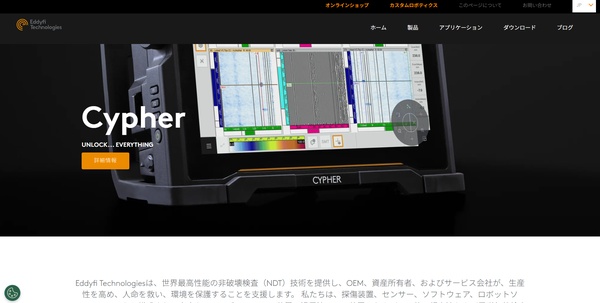

引用元：Eddyfi Technologies公式HP
https://info.eddyfi.com/ja-jp/

Eddyfi Technologiesの
渦流探傷器のラインナップ

Eddyfi Technologiesの渦流探傷器は、高度な熱交換器検査から保温材下の腐食検査、表面検査まで、多様な検査手法に対応した5製品をそろえています。

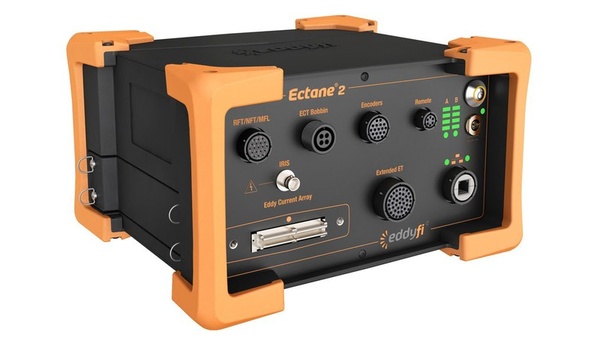

マルチ手法対応の細管探傷器：Ectane 2

引用元：ポニー工業公式HP（Eddyfi社日本代理店）
https://www.ponyindustry.co.jp/products/65.html

Ectane 2は、ECT、ECA、RFT、NFT、MFLなどの多様な探傷技術に対応したハイパフォーマンスな細管・表面探傷器です。専用ソフトウェア「Magnifi」で制御し、高速なCPUボードにより信号収録とリアルタイム処理を実現します。

最大周波数10MHzの広帯域を備え、細管検査から表面検査まで柔軟に対応可能です。磁気飽和プローブや回転コイル（RPC）プローブ用の電源も内蔵しており、複雑な検査環境でも高いパフォーマンスを発揮します。

【一般仕様】
寸法（mm・W×H×D）	279 × 254 × 158.8 （11in×10in×6.26in）
体積	10リットル（610in3）
重量	バッテリーあり：6.8kg バッテリーなし：5.9kg
電圧（自動選択）	100-240VAC,50-60Hz
駆動環境	AC電源/取外可能バッテリー
バッテリータイプ	リチウムイオンバッテリー
バッテリー寿命	約8時間
プローブ認識	自動プローブ認識とセットアップ
動作温度範囲	0-45℃
動作湿度	95％,結露なきこと
適合規格	ASME, EN61010-1, CE, WEEE, FCC Part 15B, ICES-003, AS/NZS CISPR 22, RoHS
【渦電流探傷法（ECT）】
プローブ数	8
周波数	最大160
周波数範囲	5Hz-10MHz
データ分解能	16ビット
データ取得／サンプリングレート	最大50,000サンプル/秒
【渦電流アレイ探傷法（ECA）】
チャンネル数	64、128、又は256
周波数範囲	500Hz～4Mhz
コネクター	シングル／ダブル160ピン
外部マルチプレクサとの適合	41ピン拡張ETコネクター
渦流発生部/コイル励磁出力	20V,peak-to-peak

参照元：ポニー工業公式HP（Eddyfi社日本代理店）
（https://www.ponyindustry.co.jp/products/65.html）

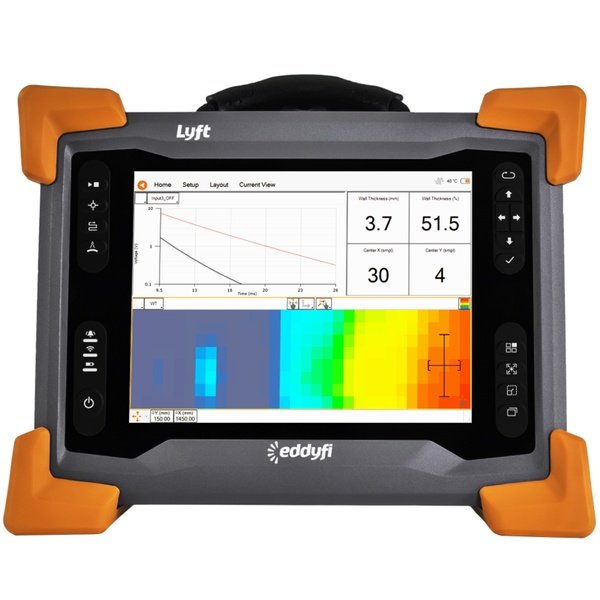

保温材下腐食検査の革新機：
Lyft™

引用元：ポニー工業公式HP（Eddyfi社日本代理店）
https://www.ponyindustry.co.jp/products/75.html

Lyftは、独自開発のSmartPULSEテクノロジーを搭載し、保温材下腐食（CUI）検査を効率化する高性能装置です。最大肉厚38mm、保温材厚152mmまでの配管肉厚測定や腐食スクリーニングに対応しています。IP65相当の堅牢なハウジングを備え、現場の環境を選ばずに使用可能です。

また、SmartPULSEの高度なアルゴリズムにより、オペレーターの熟練度に左右されない高い信頼性と再現性を実現しています。

【装置本体】
寸法（mm・W×H×D）		355 × 288 × 127mm
重量	バッテリ無	5.7Kg
重量	バッテリ有	6.6Kg
入力電源仕様		100～240VAC,50～60Hz
供給電源仕様		AC電源アダプターもしくはバッテリー
バッテリ	タイプ	リチウムイオンバッテリー（DOT対応品）
バッテリ	動作時間	6～8時間
ディスプレイ		・26.4cm（10.4inch）・無反射（ARコーティング）・指紋汚れ防止（疎油性コーティング）・3mm厚強化ガラス・LCDタッチスクリーン・逆光補正機能
ビデオ出力		HDMI
ストレージ		SSD,100GB
機器接続		Gigabit Ethernet,Wi-Fi,USB2.0ほか
プローブ接続		自動認識機能
【動作環境】
動作温度範囲		0～40 ℃
動作湿度範囲		95％,ただし結露無きこと

参照元：ポニー工業公式HP（Eddyfi社日本代理店）
（https://www.ponyindustry.co.jp/products/75.html）

表面検査用アレイ探傷器：
Reddy™

引用元：ポニー工業公式HP（Eddyfi社日本代理店）
https://www.ponyindustry.co.jp/products/76.html

Reddyは、渦電流アレイ（ECA）を用いた表面探傷を容易にする、直感的な操作が可能な高性能探傷器です。64チャンネルのマルチプレクサとSmartMUXを内蔵し、高分解能かつ広範囲なワンパス検査を実現します。

解析用のPC不要で、本体のみでの解析が可能なWindows PC内蔵型。高解像度のマルチタッチ画面により検査信号をリアルタイムで画像化します。防塵・防水規格IP65に準拠しており、現場でのタフな運用にも適しています。

【装置本体】
寸法（mm・W×H×D）		355 × 288 × 127
重量	バッテリ無	5.7Kg
重量	バッテリ有	6.6Kg
体積		13L
入力電源仕様		100～240VAC,50～60Hz
供給電源仕様		AC電源アダプターもしくはバッテリー
バッテリ	タイプ	リチウムイオンバッテリー（DOT対応品）
バッテリ	動作時間	6～8時間
ディスプレイ		・26.4cm（10.4inch）・無反射（ARコーティング）・指紋汚れ防止（疎油性コーティング）・3mm厚強化ガラス・LCDタッチスクリーン
ビデオ出力		HDMI
ストレージ		SSD,100GB
機器接続		Gigabit Ethernet,Wi-Fi,Bluetooth®,USB2.0
プローブ接続		自動認識機能
【ECA/ECT】
チャンネル		ECA：SmartMUX32,64,or96 ECT：4
周波数範囲		5Hz-10MHz
周波数		ECA：2 simultaneous ECT：4 simultaneous
I/Oコネクタ		12-pin Fischer
データ分解能		16 bits
探傷/サンプル率		最大50 000 samples/s
【環境関連事項】
IP等級		IP65 準拠
使用時温度		0-40℃（32-104°F）
使用時湿度		95％、結露無きこと
適合規格		ASME,EN61010-1,CE,WEEE,FCC Part 15B,ICES-003,AS/NZS CISPR 22,RoHS

参照元：ポニー工業公式HP（Eddyfi社日本代理店）
（https://www.ponyindustry.co.jp/products/76.html）

高度な細管検査用探傷器：
Ectane 3

引用元：テクノ電子公式HP（Eddyfi社日本代理店）
https://www.mhi.com/jp/group/technodenshi/products/zeteceddyfiect/ectane3.html

Ectane 3は、世界で1,000台以上の納入実績^※を持つEctaneシリーズの第3世代モデルです。新たにリモートフィールドアレイ（RFA）技術をサポートし、炭素鋼管を用いた熱交換器検査において高速かつ高分解能な検査を実現しています。

ECT、ECA、RFT、IRISなど10種類の検査技術に対応するモジュール設計で、検査ニーズに応じたアップグレードが可能です。IP65認証を取得した頑丈な筐体は、過酷な現場環境にも耐えうる設計となっています。

※参照元：テクノ電子公式HP（Eddyfi社日本代理店）
（https://www.mhi.com/jp/group/technodenshi/products/zeteceddyfiect/ectane3.html）
2026年6月調査時点

本体
寸法（mm・W×H×D）	279.6 × 254.0 × 158.8（11.0 × 10.0 × 6.25 in）
重量	バッテリ搭載時：6.8 kg （15 lbs）バッテリ非搭載時：5.9 kg （13 lbs）
体積	10 L （610 in³）
電源要件	100～240 VAC、50～60 Hz
電源	電源プラグ接続または搭載バッテリ
バッテリータイプ	リチウムイオン、充電式、DOT準拠
バッテリー駆動時間	8時間
保護等級	IP65
使用環境温度範囲	0～45°C （32～113°F）
使用環境湿度	95%、結露なきこと
準拠規格	EN 61010-1, CE, FCC Part 15B, ICES-003, AS/NZS, CISPR 22, RoHS, ASME
チャンネル	64, 128 or 256
周波数範囲	5 Hz–10 MHz
ECT
周波数	最大 160
ジェネレータ/コイルドライバの数	2
データ解像度	16 ビット
データ取得/サンプリングレート	最大 50,000 サンプル/秒
飽和プローブの電流源
範囲	0 ～ 1A
最大出力電力	10 W
最大出力電圧	15 V

参照元：テクノ電子公式HP（Eddyfi社日本代理店）
（https://www.mhi.com/jp/group/technodenshi/products/zeteceddyfiect/ectane3.html）

表面検査用ハンドヘルド
探傷器：MIZ-21C

引用元：テクノ電子公式HP（Eddyfi社日本代理店／Zetec社製品）
https://www.mhi.com/jp/group/technodenshi/products/zeteceddyfiect/zetec_miz_21c.html

Eddyfi Technologiesグループの傘下ブランドであるZetec社のMIZ-21Cは、表面アレイ機能を備えたポータブル渦流探傷器で、航空宇宙やエネルギー分野の表面検査に適しています。人間工学に基づいた小型デザインで、長時間の持ち運びでも疲労を軽減。手袋を装着したまま操作可能なタッチスクリーンと、防塵防滴性能IP64を備え、屋外等の過酷な環境にも対応可能です。

ファスナー取付け穴近傍の割れ検出や積層間腐食検査、導電率測定など、幅広いアプリケーションで利用できます。

寸法（mm・W×H×D）	122 × 267 × 38 mm
重量（バッテリおよびカバー装着時）	1.2 kg
マルチタッチディスプレイ	5.7インチ - 480 x 640 ピクセル
バッテリ駆動時間	最大10時間
インターフェイス	USB2.0、Wi-Fi、ブルートゥース
プローブ認識および設定	自動、Zetec コイルIDチップ搭載時
データチャンネル数	MIZ-21C-SF: 32、MIZ-21C: 64、MIZ-21C-ARRAY: 192
最大プローブコイル数	MIZ-21C-SF: 2、MIZ-21C: 2、MIZ-21C-ARRAY: 32
周波数帯域幅	5Hz から 10MHz
データ分解能	16ビット
プローブ駆動	50Ω
導電率測定周波数	60、120、240、480 KHz
言語	英語、スペイン語、フランス語、ドイツ語、中国語、日本語、ポルトガル語
内蔵ドライブ	128 GB
装置の校正	ISO/IEC 17025:2005, 製造元要求に一部適合
共通仕様
電源電圧	交流100～240V
周波数	50～60Hz
出力電圧	15VDC
最大出力	40W
使用環境温度範囲	-10℃～50℃
保管温度範囲（バッテリ未装着）	-20℃～70℃
相対湿度	95%（結露なきこと）
認証	CEマーク（欧州共同体のすべての適用可能な指令および規格に準拠）、WEEE、RoHS

参照元：テクノ電子公式HP（Eddyfi社日本代理店／Zetec社製品）
（https://www.mhi.com/jp/group/technodenshi/products/zeteceddyfiect/zetec_miz_21c.html）

世界基準の先進技術で
検査を革新

Eddyfi Technologiesの渦流探傷器は、細管から表面までの幅広いニーズに対応する多様な技術ポートフォリオを揃えています。データ処理アルゴリズムや頑丈な筐体設計により、現場の検査効率を向上させるソリューションを提供しており、グローバルな検査基準を満たしたい現場に適した選択肢です。

渦流探傷器は、検査対象の形状や生産ラインの条件によって、求められる精度・処理速度・解析機能が大きく異なります。機種が現場に合わないと、過検知によるライン停止や微細なきずの見逃しに直結するため、機種選びが品質と生産性の分岐点になります。

当メディアでは、「量産ライン」「凹凸・曲面」「R&Dなどの高度解析」の検査シーン別におすすめ機種を紹介しています。自社の検査現場に合う1台を見つける参考にしてください。

【検査シーン別】
渦流探傷器
おすすめ3選

Eddyfi Technologiesの
渦流探傷器事業における
特徴・強み

Eddyfi Technologiesが提供するソリューションの強みを、高度な技術開発と現場対応力から整理します。

多彩な検査手法を
網羅する技術

同社は、ECT、ECA、TECA、RFT、RFA、MFL、IRISなど、10種類以上の多様な電磁気検査手法に対応する機器を開発しています。特に渦電流アレイ（ECA）やリモートフィールドアレイ（RFA）技術に注力しており、高速かつ高分解能な検査環境を実現しました。SmartMUXのようなプログラマブルなマルチプレクサ機能により、複雑な検査トポロジーにも柔軟に対応可能です。

主要産業に向けた
グローバルな実績

同社は、航空宇宙、発電、エネルギー、輸送、鉱業といった重要インフラ産業において豊富な実績を有しています。世界中の資産所有者やサービス会社に対し、高度なNDT（非破壊検査）ソリューションを提供しており、熱交換器の細管検査から配管の腐食検査、構造物の割れ検出まで、各業界の基準に沿った安全管理を支える存在です。

1,000台以上の納入実績を持つEctaneシリーズ^※をはじめ、信頼性が高く現場を選ばない検査環境を世界各地で実現しています。

※参照元：テクノ電子公式HP（Eddyfi社日本代理店）
（https://www.mhi.com/jp/group/technodenshi/products/zeteceddyfiect/ectane3.html）
2026年6月調査時点

現場のタフな環境に応える
信頼性

同社の探傷器は、ほとんどのモデルでIP65やIP64といった防塵・防水規格を取得しています。現場での不測の事態に備えた頑丈な筐体設計に加え、長時間の連続駆動が可能なバッテリー機能、反射を抑えたクリアな液晶表示など、屋外や狭所を含む多様な現場環境でオペレーターがストレスなく検査を行える設計です。

また、グローバルなサービスセンターネットワークにより、校正・修理を含むアフターフォロー体制を維持しています。

Eddyfi Technologiesの
渦流探傷器の検査イメージ

※0:37～本体の紹介、2:38～実際の配管検査デモなどが確認できます。

動画は、高性能パルス渦電流腐食検査装置「Lyft™」を使用した保温材下腐食（CUI）の検査の様子です。保温材や金属ジャケットを取り外すことなく配管表面をスキャンし、取得したデータをリアルタイムでCスキャン画像として表示。減肉や腐食の状況を効率的に可視化する様子を確認できます。

Eddyfi Technologiesの
導入後サポート体制

公式サイトから導入後のサポート体制について確認できませんでした。

Eddyfi Technologiesの企業情報

運営会社名	Eddyfi Technologies ジャパンオフィス
保有認証	公式HPに記載なし
所在地	大阪府大阪市淀川区西中島4-3-21 NLCセントラルビル904
公式サイト	https://info.eddyfi.com/ja-jp/
電話番号	06-6195-4864
