渦流探傷とは？基本知識を解説

渦流探傷（ECT）は、電磁誘導の原理を用いて金属の表面や表面付近の欠陥を非接触・非破壊で検出する検査技術です。自動車部品や航空機、各種プラント配管などの製造・保守現場において、厳格な品質基準が求められる品質管理を支えています。

本ページでは、渦流探傷の基本的な仕組みから、メリット・デメリット、主な用途、そして導入にかかる費用相場まで、導入検討に役立つ基礎知識を網羅的に解説します。

渦流探傷（ECT）とは

渦電流とは何か

引用元：ACTUNI公式HP
https://www.actuni.co.jp/ndi/eddy_crnt/index.html

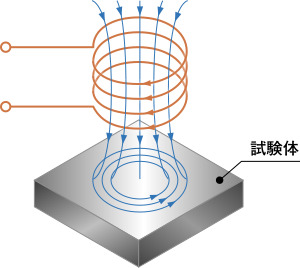

渦電流（うずでんりゅう）とは、導電性のある金属材料の近くで磁界を変化させた際に、材料の表面に生じる渦巻き状の誘導電流のことです。渦流探傷では、プローブ（センサー）内のコイルに高周波の交流電流を流すことで磁界を発生させ、この磁界を金属材料に近づけることで材料表面に渦電流を意図的に発生させます。

この渦電流は元の磁界を打ち消すような二次磁界を作り出し、プローブ側のコイルに電気的な影響（インピーダンスの変化）を与えます。この変化を捉えることが検査の基本です。

どんな欠陥を検出できるか

引用元：ACTUNI公式HP
https://www.actuni.co.jp/ndi/eddy_crnt/index.html

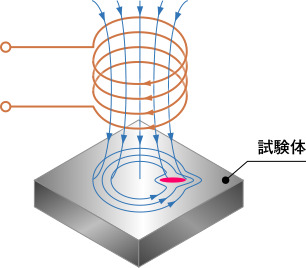

材料の表面や表面直下に割れ（クラック）や欠陥が存在すると、渦電流の流れが遮られたり迂回したりするため、正常な状態とは異なる電気的変化が生じます。渦流探傷はこの変化を検出することで、肉眼では見えない微細な表面クラック、ピンホール、材料の減肉や腐食などを捉えることが可能です。

また、電気伝導率や透磁率の違いも捉えられるため、金属の材質違い（異材混入）や、熱処理（焼入れ・焼戻し）の不良判定など、きず探し以外の品質検査にも応用できます。

渦流探傷の仕組み（概要）

渦流探傷の仕組みを理解するには、「交流電流による渦電流の発生」「きずによる渦電流の乱れ（インピーダンス変化）」「周波数による検査深さの制御（表皮効果）」の3つの原理を知ることが重要です。検査対象の材質や検出したい深さに応じて適切な周波数とプローブを選択することで、高精度な検査が実現します。

より詳しい物理的な仕組みやプローブの種類については、以下のページで解説しています。

渦流探傷が使われる業界・用途

渦流探傷は、その高速性と自動化のしやすさから、自動車部品の量産ラインでの全数検査や、鉄鋼メーカーでの鋼管・線材のインライン検査で広く普及しています。また、航空機の機体・エンジン保守や、発電所・化学プラントにおける熱交換器チューブの経年劣化（腐食・減肉）モニタリングなど、安全性が直結する保守点検の現場でも重要な役割を担う技術です。

具体的な用途や対象物の形状別のアプローチについては、以下のページをご覧ください。

渦流探傷のメリット・
デメリット

渦流探傷の最大のメリットは、水や油の影響を受けず、前処理（洗浄等）なしに非接触・高速で自動検査ができる点です。一方で、電気を通す導電性材料にしか使えない点や、検出できるきずが表面付近に限定される点、複雑な形状ではノイズ（リフトオフの影響）が出やすいといったデメリットもあります。

他の非破壊検査手法（PT、MT、UT、RT）との違いも含めた比較詳細は、以下のページで解説しています。

渦流探傷器の価格・費用相場

渦流探傷器の価格は、用途や機能によって大きく異なります。一般的な目安として、簡易的な手動検査向けのポータブル型であれば百万円前後から導入可能ですが、プラント保守向けの据置型や、生産ラインに組み込んで全数自動検査を行うライン用システムの場合は、数百万円から数千万円規模の投資となることもあります。

チャンネル数や自動化の範囲、校正証明書の有無など、価格を左右する要因と投資対効果（ROI）の考え方は以下のページでご確認ください。

渦流探傷（ECT）は、金属製品の表面品質を高速かつ非接触で確認する非破壊検査技術です。原理やメリット・デメリットを正しく理解し、自社の検査対象（材質・形状・欠陥の種類）や運用環境（手動保守かライン自動化か）に合った機器を選定することが、導入成功の鍵となります。

まずは各ページで詳細な知識を深め、貴社の品質管理の自動化と信頼性向上に有効なソリューションを探してみてください。
